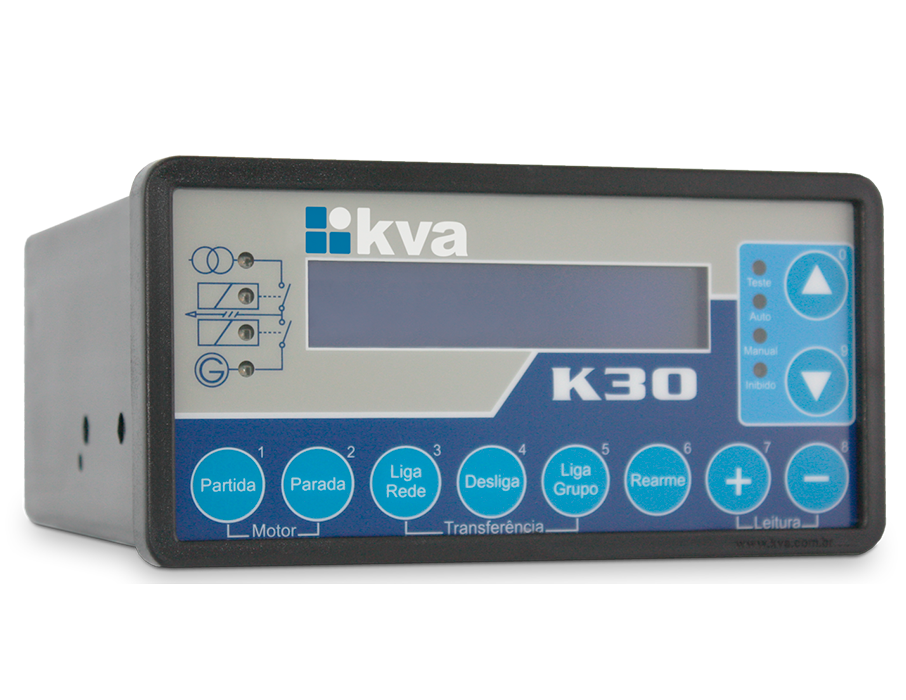

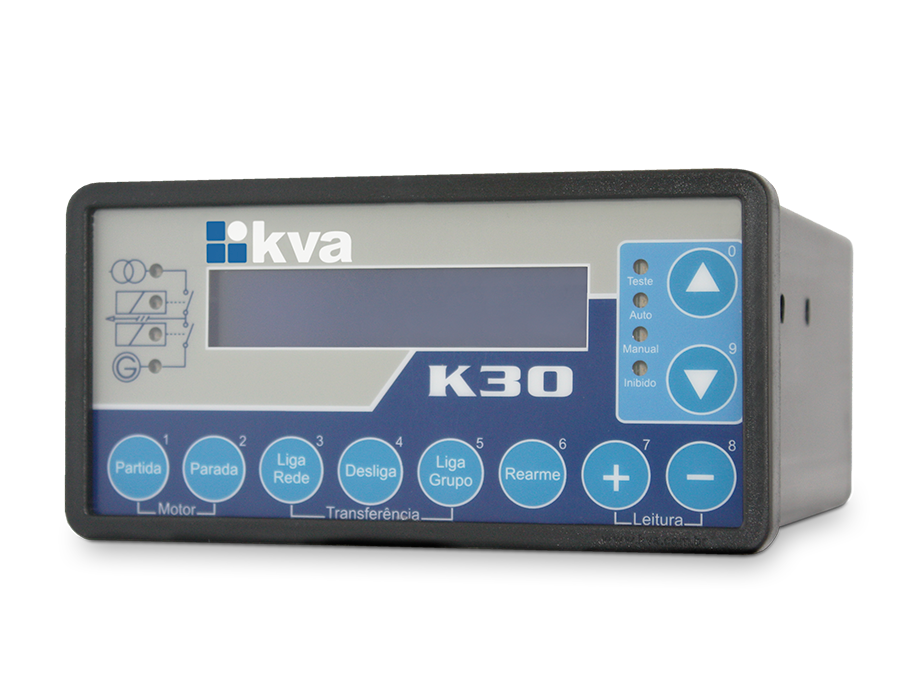

K30 6.04 (Produto Fora de Linha)
O controlador K30 foi desenvolvido para proporcionar controle total de um grupo gerador que opera em stand-by e/ou em horário de ponta, acionado por motor a diesel convencional em modo singelo, com transferência aberta.
Downloads
-
Manual de
operações -
Instruções de
instalação -
Catálogo de
produtos -
Downloads
adicionais
Download adicionais
- Manual K30 Versão 6.04 Rev 01 (Atual)
- Guia básico de Instalação K30
- Controle remoto versão 6.02
- Controle remoto versão 6.03 e 6.04
- Diagrama de confecção do cabo Serial
- Manual K30 Versão 4.00
- Manual K30 Versão 5.00
- Manual K30 Versão 6.01
- Manual K30 Versão 6.02
- Manual K30 Versão 6.03 Rev 00
- Manual K30 Versão 6.04 Rev 00
- Medição de tensão e corrente (gerador e rede)
- Medição de frequência do gerador
- Medição de tensão da bateria
- Medição de temperatura da água
- Medição de RPM
- Contador de horas de funcionamento
- Contador de partidas
- Partida em horário de ponta com calendário de feriados programável
- Configuração do horário de serviço
- Partida periódica programada com ou sem transferência de carga
- Histórico de falhas e evento
- Lógica de partida para motores a diesel e a gás
- 02 entradas configuráveis (isolação óptica)
- 02 saídas configuráveis
- Portas seriais RS-232 e RS-485 para comando remoto
- Supervisão de tensão da bateria
- Controle cíclico de manutenção preventiva
- Delays configuráveis para as proteções
- Três níveis de acesso por senha
- Protocolo de comunicação Modbus RTU
- Especificações:
- Tensão de alimentação:09 a 32 Vcc
- Corrente máxima de alimentação:800 mA @ 12 Vcc - 400 mA @ 24 Vcc
- Tensão do alternador:100 a 480 Vca (entre fases) trifásico, 3 fios (+10%)
- Frequência do alternador:50-60 Hz
- Tensão de supervisão de bateria:12 / 24 Vcc
- Relés dos contatores de carga:5 A, contato sem potencial
- Relé de partida, parada e auxiliares:1 A, na tensão de alimentação
- Corrente secundária do TC:5 A
- Temperatura de operação:0 a 55ºC
- Peso:500 g
- Proteção da rede:
- Sub / Sobretensão (59/27)
- Proteção do gerador:
- Sub / Sobretensão (59/27)
- Sub / Sobrefrequência (87)
- Sobrecorrente temporizado (51)
- Proteção do motor:
- Sub / Sobretemperatura
- Baixa pressão do óleo
- Baixo nível de água
- Sobrevelocidade
- Falha na partida
- Sobrecarga
- Falha no arrefecimento
- Falha na chave de transferência do gerador
15 MESES (GARANTIA LEGAL + ADICIONAL DE 12 MESES) contra quaisquer defeitos comprovados de fabricação ou imperfeição de material aplicado, a partir da data da venda mencionada na Nota Fiscal.
