K30 XL 4.00
O controlador K30XL foi desenvolvido para proporcionar controle total de um grupo gerador que opera em stand-by e/ou em horário de ponta, acionado por motor a diesel ou a gás convencional ou eletrônico J1939 em modo singelo, com transferência aberta.
Downloads
-
Manual de
operações -
Instruções de
instalação -
Catálogo de
produtos -
Downloads
adicionais
Download adicionais

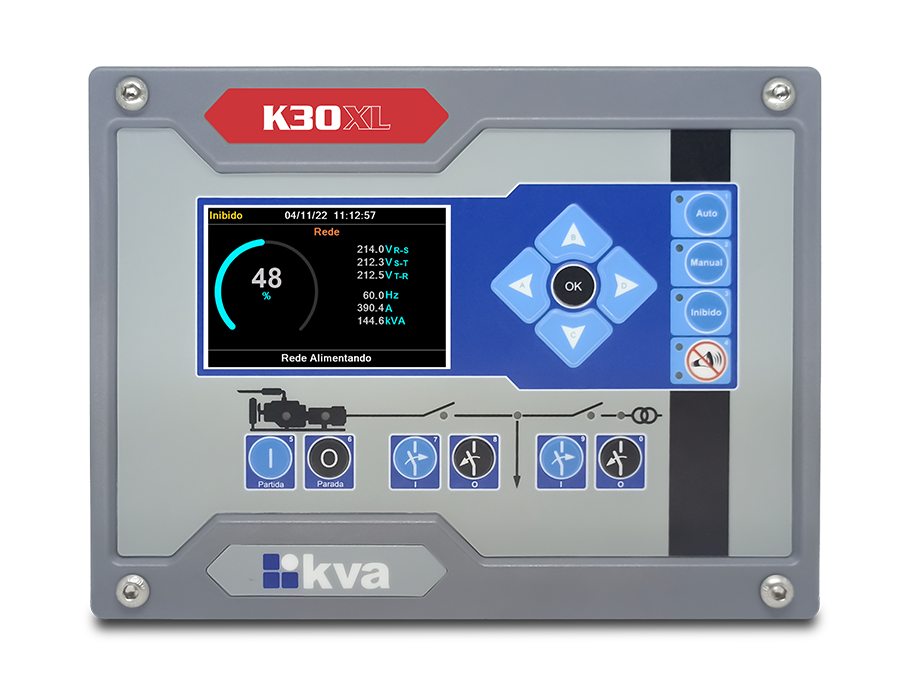

- Display gráfico colorido 3.5”
- 03 saídas configuráveis
- Medição de tensão trifásica da rede e monofásica do gerador
- 02 saídas para relé de partida e válvula de combustível
- Medição de corrente da carga
- Controle configurável de manutenção preventiva
- Medição da tensão da bateria
- Tempo e ação configurável para as proteções
- Medição de frequência do gerador e da rede
- Partida em horário de ponta programável
- Medição da temperatura da água
- Partida periódica com ou sem transferência de carga
- Medição de Rpm
- Horário de serviço programável
- Medição de nível de combustível
- Calendário de feriados programável, que pode ser vinculado ao horário de ponta e/ou partida periódica
- Contador de horas de funcionamento
- Compatível com software de configuração K30-Series Suite
- Contador de partidas
- Compatível com sistema de monitoramento remoto KvaNet
- 02 entradas analógicas configuráveis
- Log falhas e avisos com armazenamento de até 100 registros
- 05 entradas digitais configuráveis (isolação óptica)
- Log de eventos configurável (armazena até 200 registros)
- 02 entradas de status CRD e CGR

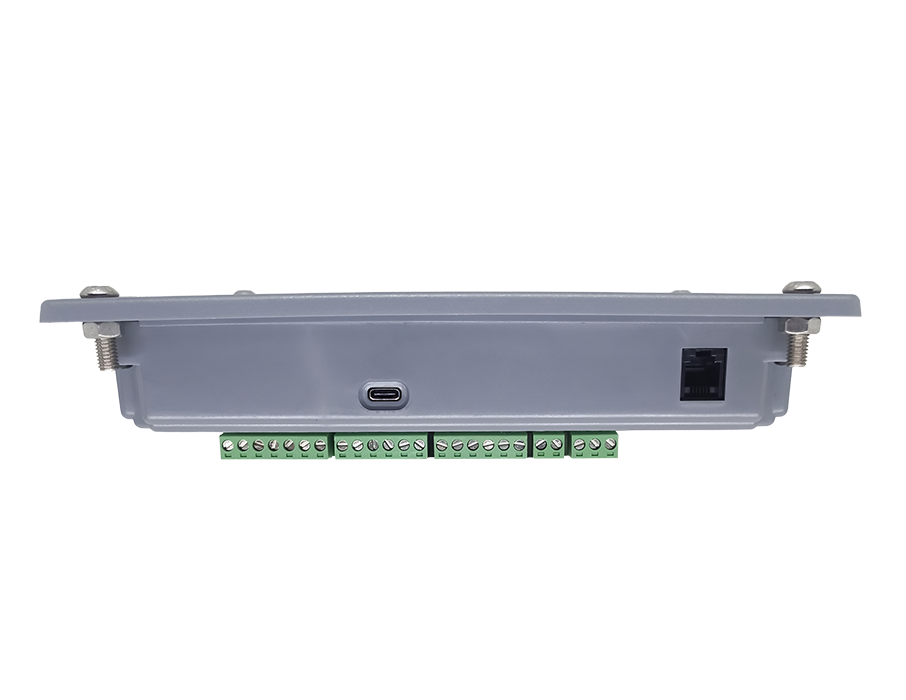

- Portas de comunicação RS-232, USB-C e CAN J1939
- Especificações:
- Tensão de alimentação:09 a 32 Vcc
- Corrente máxima de alimentação:900 mA @ 12 Vcc - 450 mA @ 24 Vcc
- Tensão do alternador:170 a 480 Vca (entre fases) monofásico, 2 fios (+10%)
- Frequência do alternador:40-70 Hz
- Tensão de supervisão da bateria:12 / 24 Vcc
- Relés dos contatores de carga:5 A, contato sem potencial
- Relé de partida, parada e auxiliares:2 A
- Corrente secundária do TC:5 A
- Temperatura de operação:0 a 55ºC
- Peso:665 g
- Proteção da rede:
- Sub / Sobretensão (59/27)
- Proteção do gerador:
- Sub / Sobretensão (59/27)
- Sub / Sobrefrequência (87)
- Sobrecorrente temporizado (51)
- Proteção do motor:
- Sub / Sobretemperatura
- Baixa pressão do óleo
- Sobrevelocidade
- Falha na partida
15 MESES (GARANTIA LEGAL + ADICIONAL DE 12 MESES) contra quaisquer defeitos comprovados de fabricação ou imperfeição de material aplicado, a partir da data da venda mencionada na Nota Fiscal.
