K30 XTe 8.00 ao 8.20 (Produto Fora de Linha)

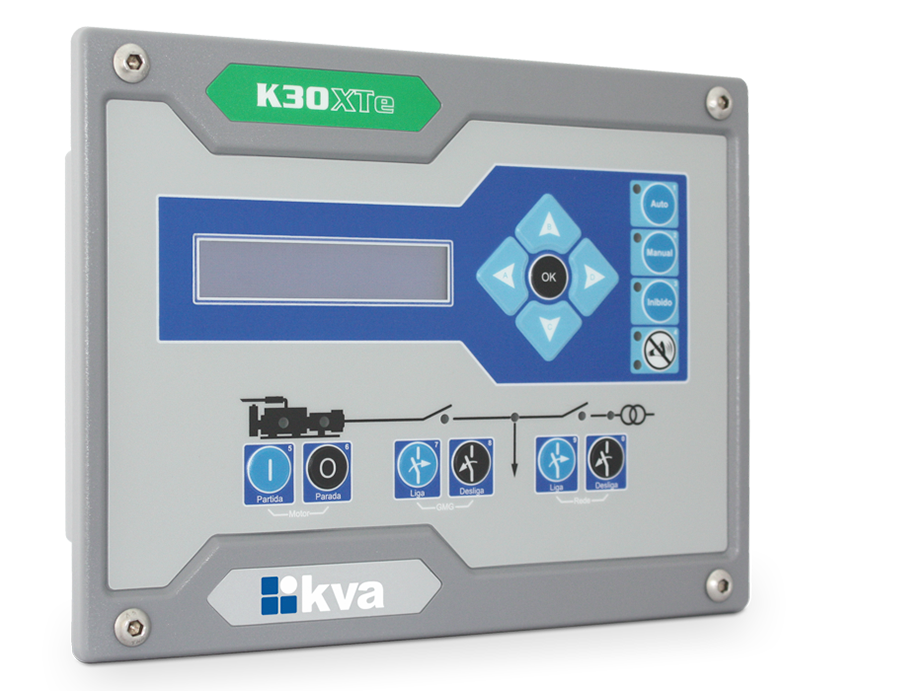

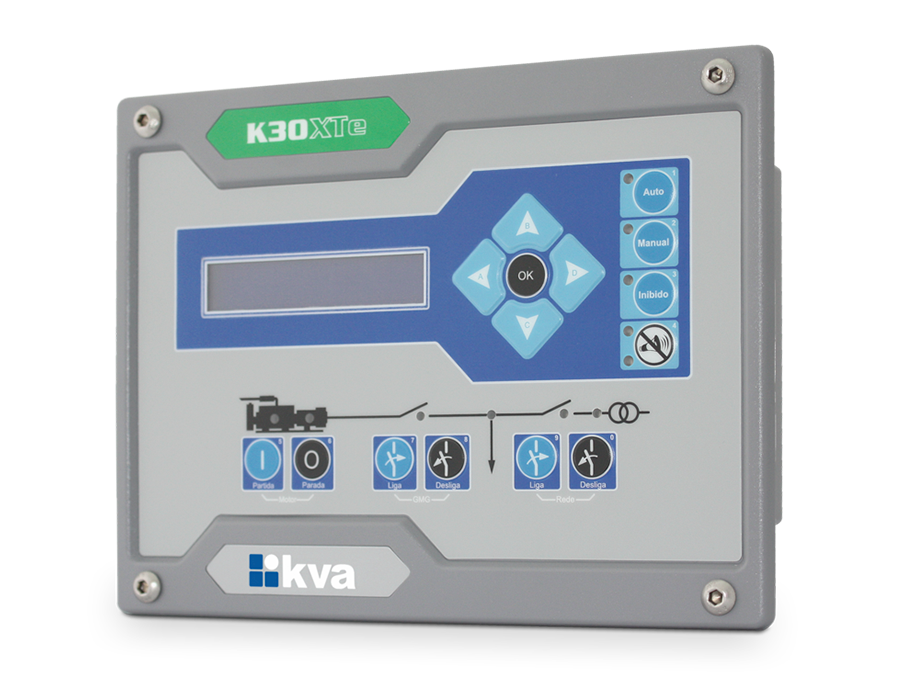

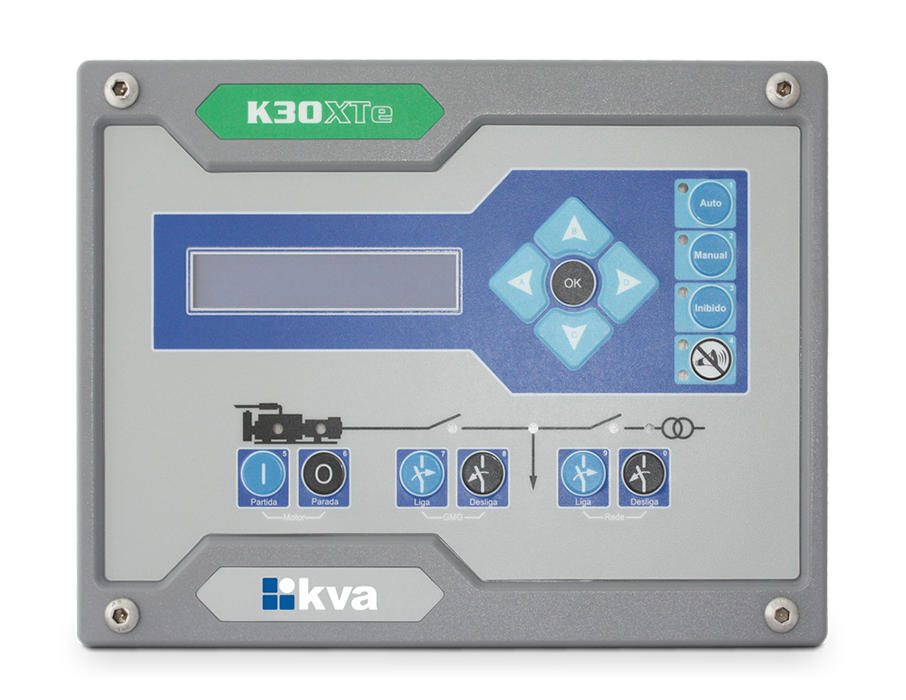

O controlador K30XTe foi desenvolvido para proporcionar controle total de um grupo gerador que opera em stand-by e/ou em horário de ponta, acionado por motor a diesel ou a gás convencional ou eletrônico J1939 em modo singelo, com transferência aberta.
Downloads
-
Manual de
operações -
Instruções de
instalação -
Catálogo de
produtos -
Downloads
adicionais
Download adicionais
- Medição de tensão e corrente (gerador e rede)
- Medição de frequência do gerador
- Medição de potência ativa, reativa, aparente e fator de potência(gerador)
- Medição de tensão da bateria
- Medição de temperatura da água
- Medição de RPM
- Medição de nível de combustível*
- Medição de consumo de combustível**
- Contador de horas de funcionamento
- Contador de partidas
- Partida em horário de ponta com calendário de feriados programável
- Configuração do horário de serviço
- Partida periódica programada com ou sem transferência de carga
- Histórico de falhas e avisos
- 05 entradas configuráveis (isolação óptica)
- 04 saídas configuráveis
- Portas seriais RS-232 e RS-485 para comando remoto
- Porta CAN J1939
- Supervisão de tensão da bateria
- Controle cíclico de manutenção preventiva
- Delays configuráveis para as proteções
- Três níveis de acesso por senha
- Protocolo de comunicação Modbus RTU e SAE J1939
- Especificações:
- Tensão de alimentação:09 a 32 Vcc
- Corrente máxima de alimentação:900 mA @ 12 Vcc - 450 mA @ 24 Vcc
- Tensão do alternador:170 a 480 Vca (entre fases) trifásico, 3 fios (+10%)
- Frequência do alternador:40-70 Hz
- Tensão de supervisão da bateria:12 / 24 Vcc
- Relés dos contatores de carga:5 A, contato sem potencial
- Relé de partida, parada e auxiliares:2 A
- Corrente secundária do TC:5 A
- Temperatura de operação:0 a 55ºC
- Peso:600 g
- Acuracidades relevantes:
- Medição de tensão CA (fase-fase):Melhor que 1% @ 220 V @ 24° C
- Medição de corrente:Melhor que 1% @ 5 A @ 24° C
- Medição de potências:Melhor que 1% @ V & I
- Proteção da rede:
- Sub / Sobretensão (59/27)
- Proteção do gerador:
- Sub / Sobretensão (59/27)
- Sub / Sobrefrequência (87)
- Sobrecorrente temporizado (51)
- Proteção do motor:
- Sub / Sobretemperatura
- Baixa pressão do óleo
- Baixo nível de água
- Sobrevelocidade
- Falha na partida
15 MESES (GARANTIA LEGAL + ADICIONAL DE 12 MESES) contra quaisquer defeitos comprovados de fabricação ou imperfeição de material aplicado, a partir da data da venda mencionada na Nota Fiscal.
