Eclipse XTRe 2.00

Eclipse XTRe 2.00

Controlador automático com transferência em rampa

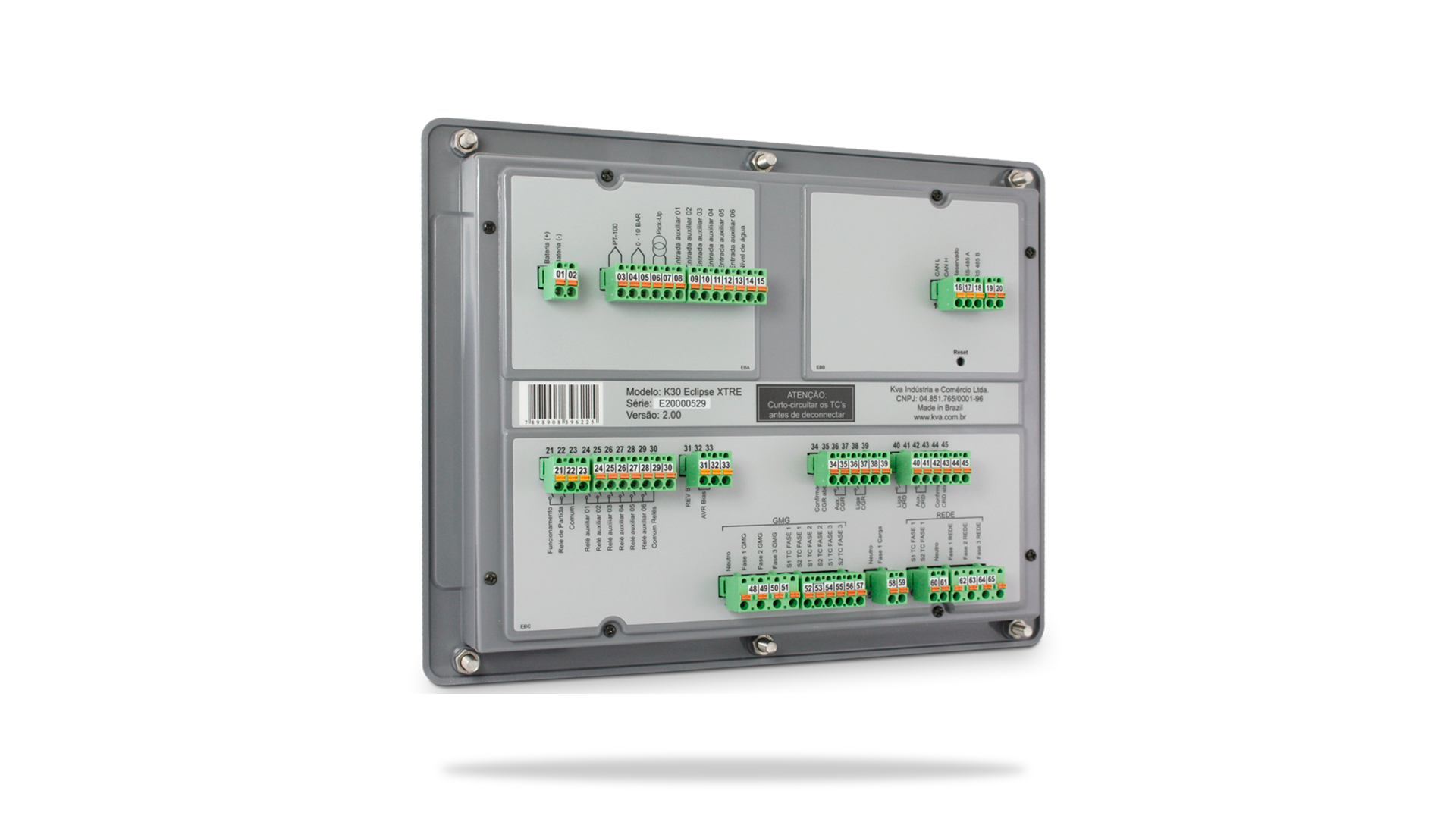

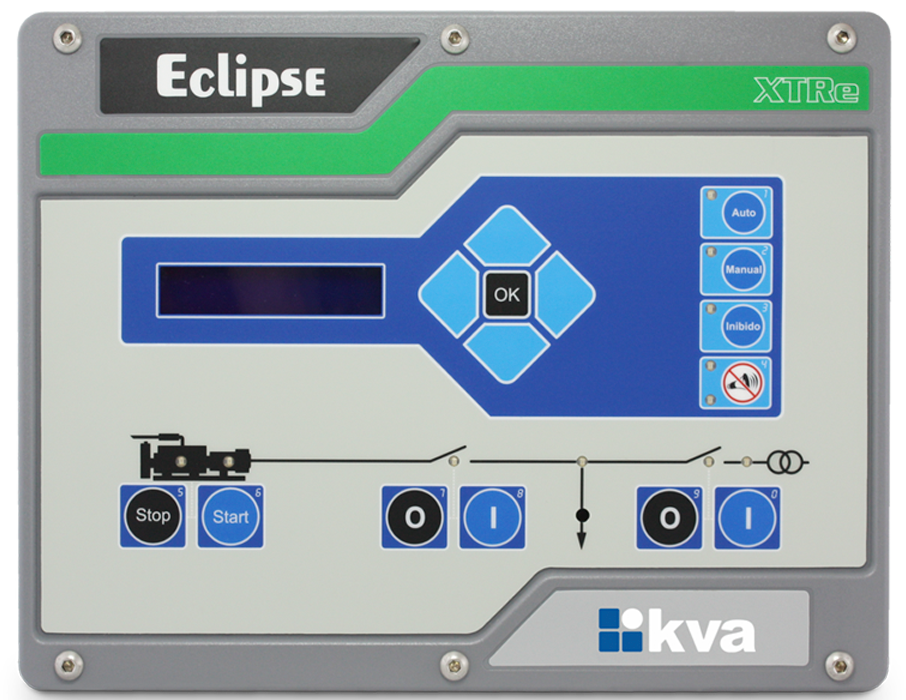

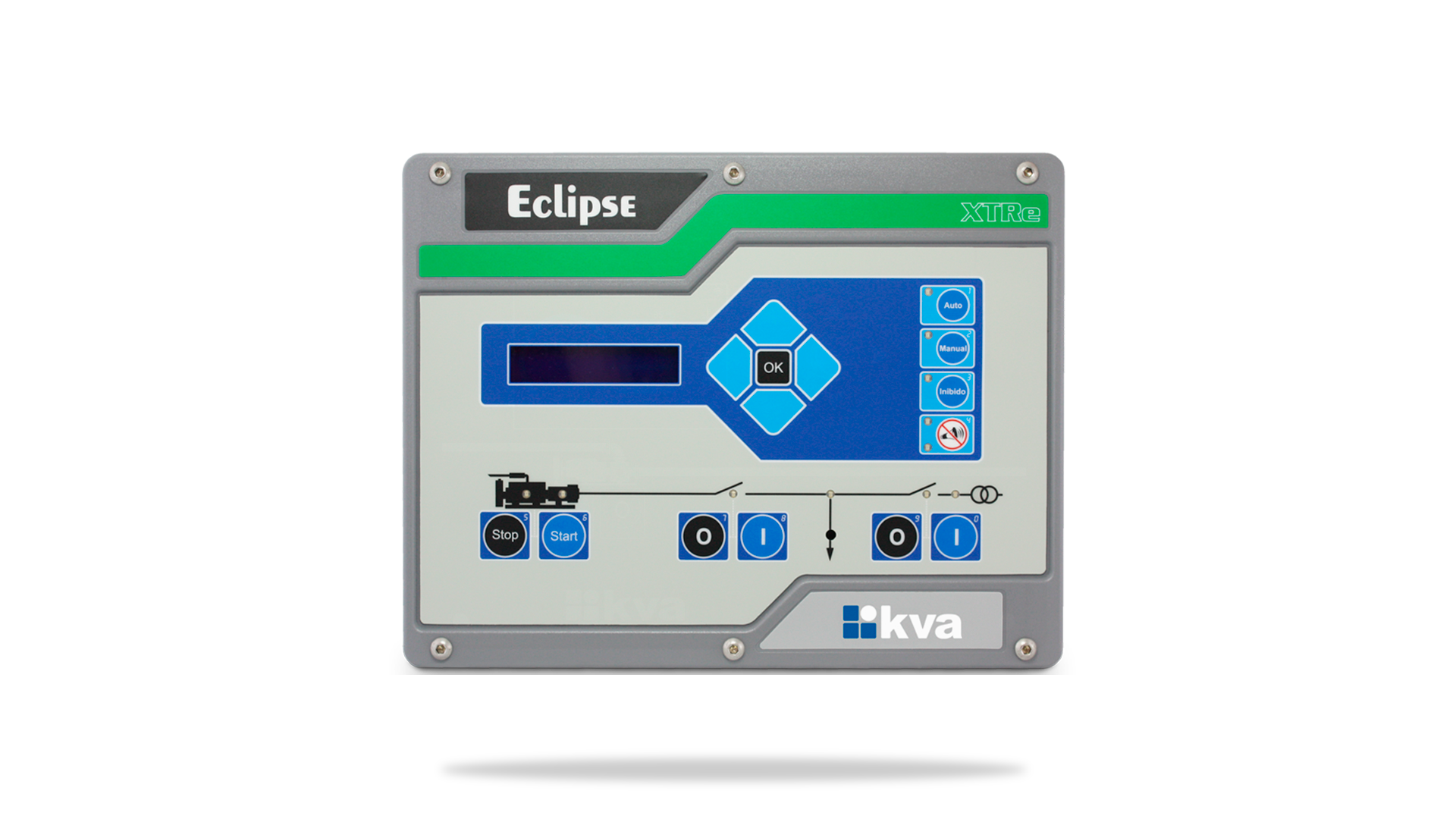

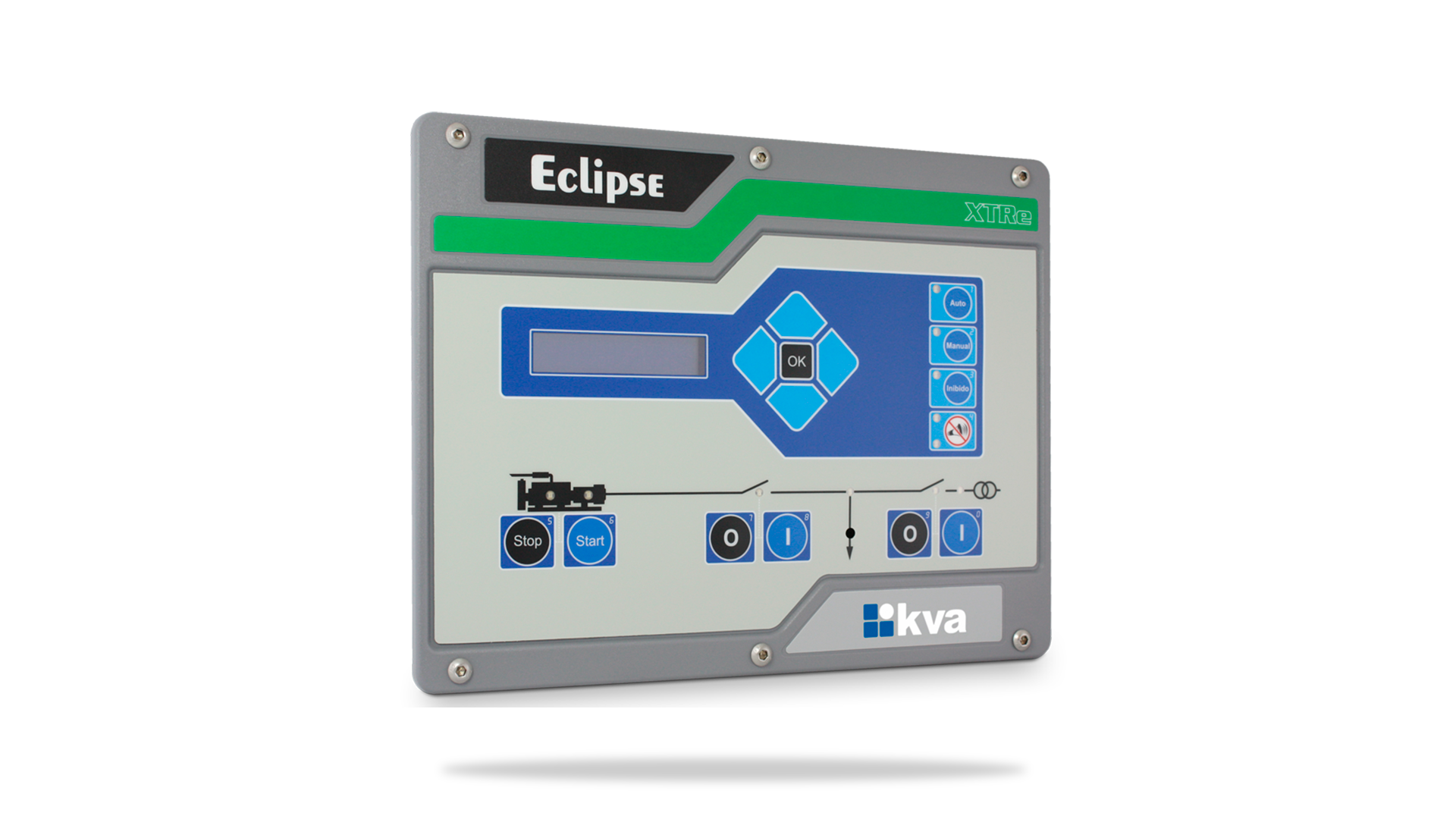

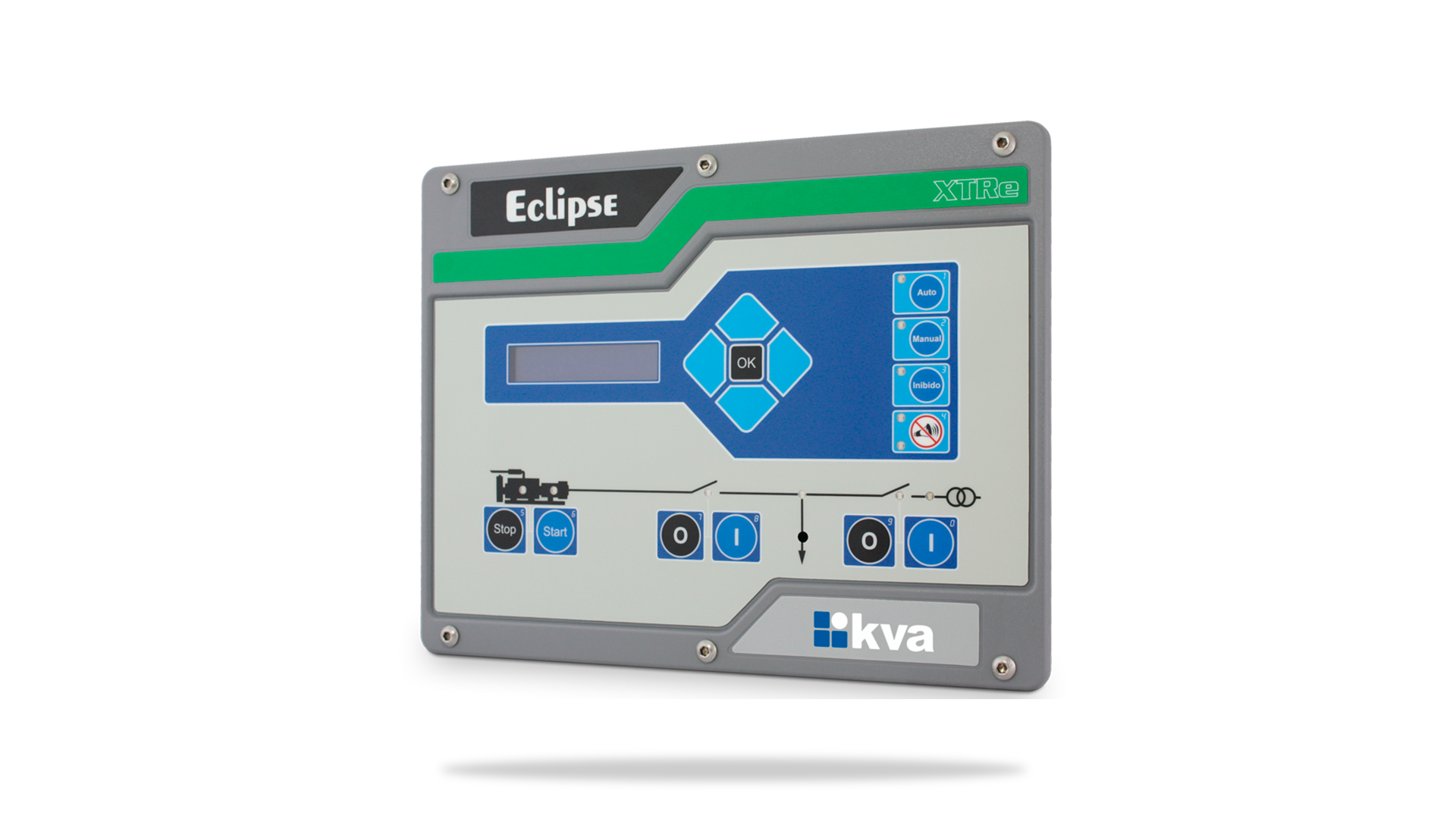

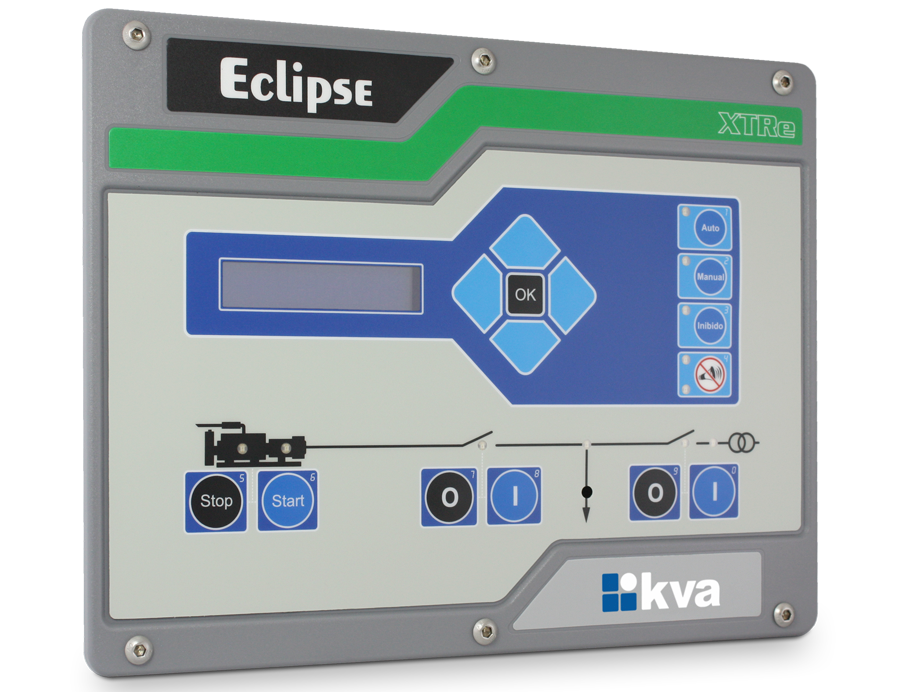

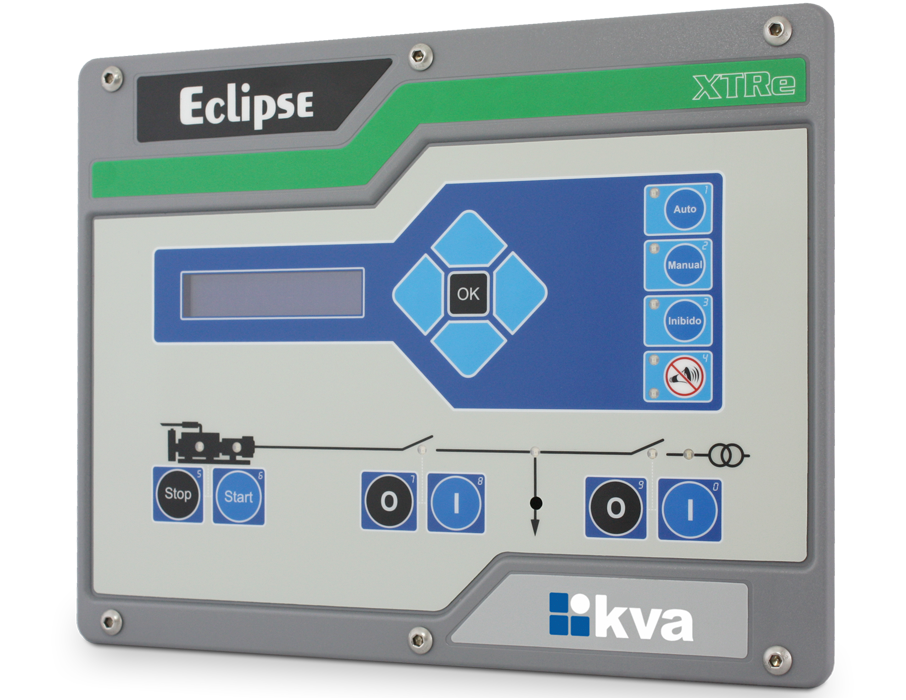

O controlador Eclipse XTRe foi desenvolvido para proporcionar controle total de um grupo gerador que opera em stand-by e/ou horário de ponta, acionado por motor a diesel ou a gás convencional ou eletrônico J1939 em modo singelo, com transferência aberta, fechada ou em rampa (suave).

Aplicação

Aplicação
AMF (Automatic Mains Failure)

Transferência de carga

Transferência
Aberta, fechada ou em rampa suave entre rede e grupo
Acionamento
Contator magnético ou disjuntor de pulso

Motor

Motor
Injeção mecânica ou eletrônico (CAN J1939), a diesel ou gás

Leituras

Rede
Tensão 3 fases + neutro · Corrente 1 fase · Frequência · Sequência de fase
Gerador
Tensão 3 fases + neutro · Corrente 3 fases · Frequência · Sequência de fase · Potências ativa, reativa e aparente · Fator de potência
Energia do gerador
kWh
Motor
Tensão da bateria · Temperatura da água · Pressão do óleo · RPM
Contadores
Horas de funcionamento · Partidas

Display

Display
LCD 16x2

Programações

Partidas programadas
Horário de ponta com calendário de feriados · Partida periódica com ou sem transferência de carga
Agenda
Horário de serviço
Manutenção preventiva
Controle cíclico

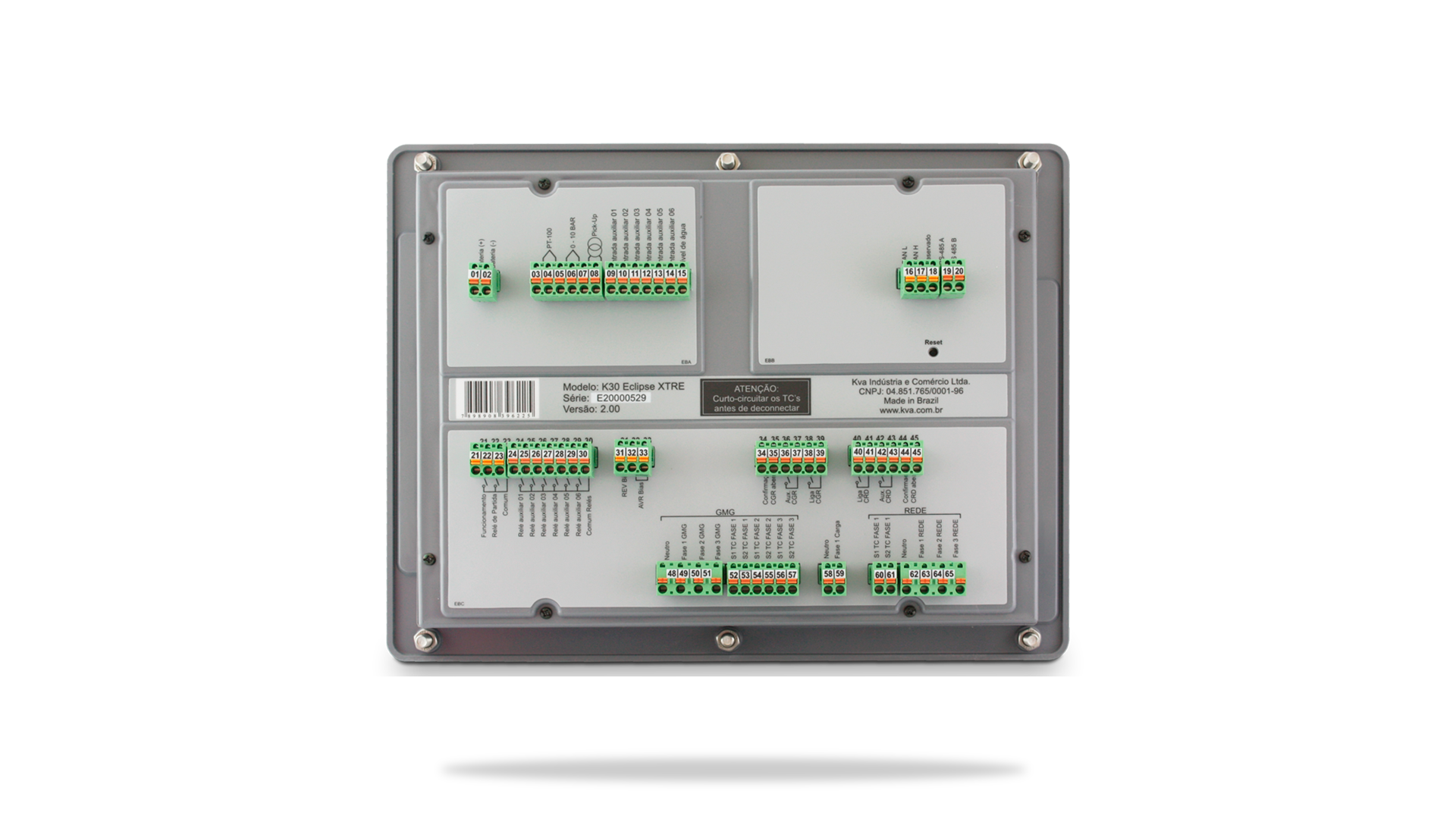

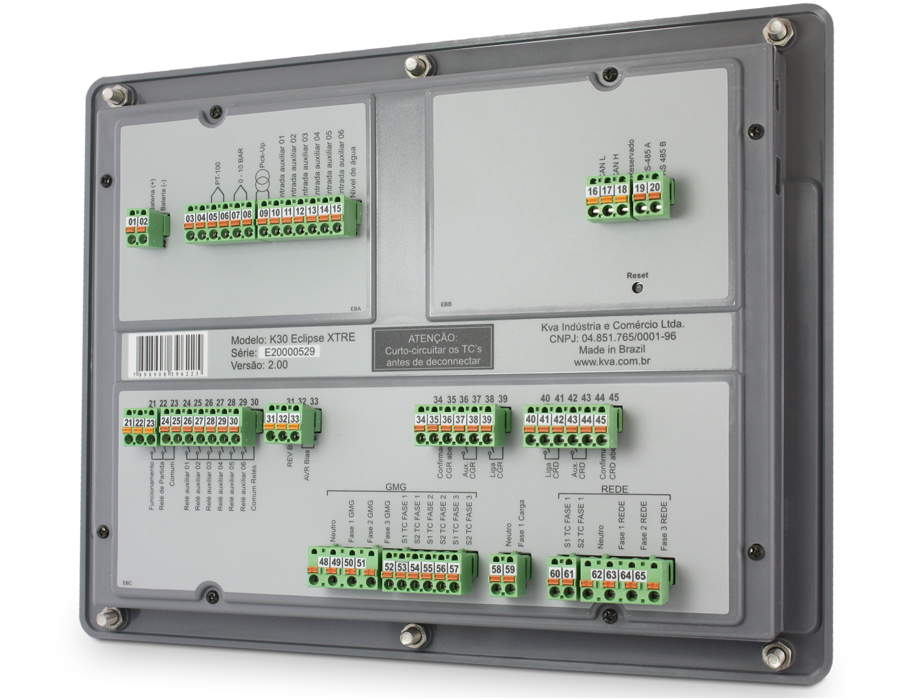

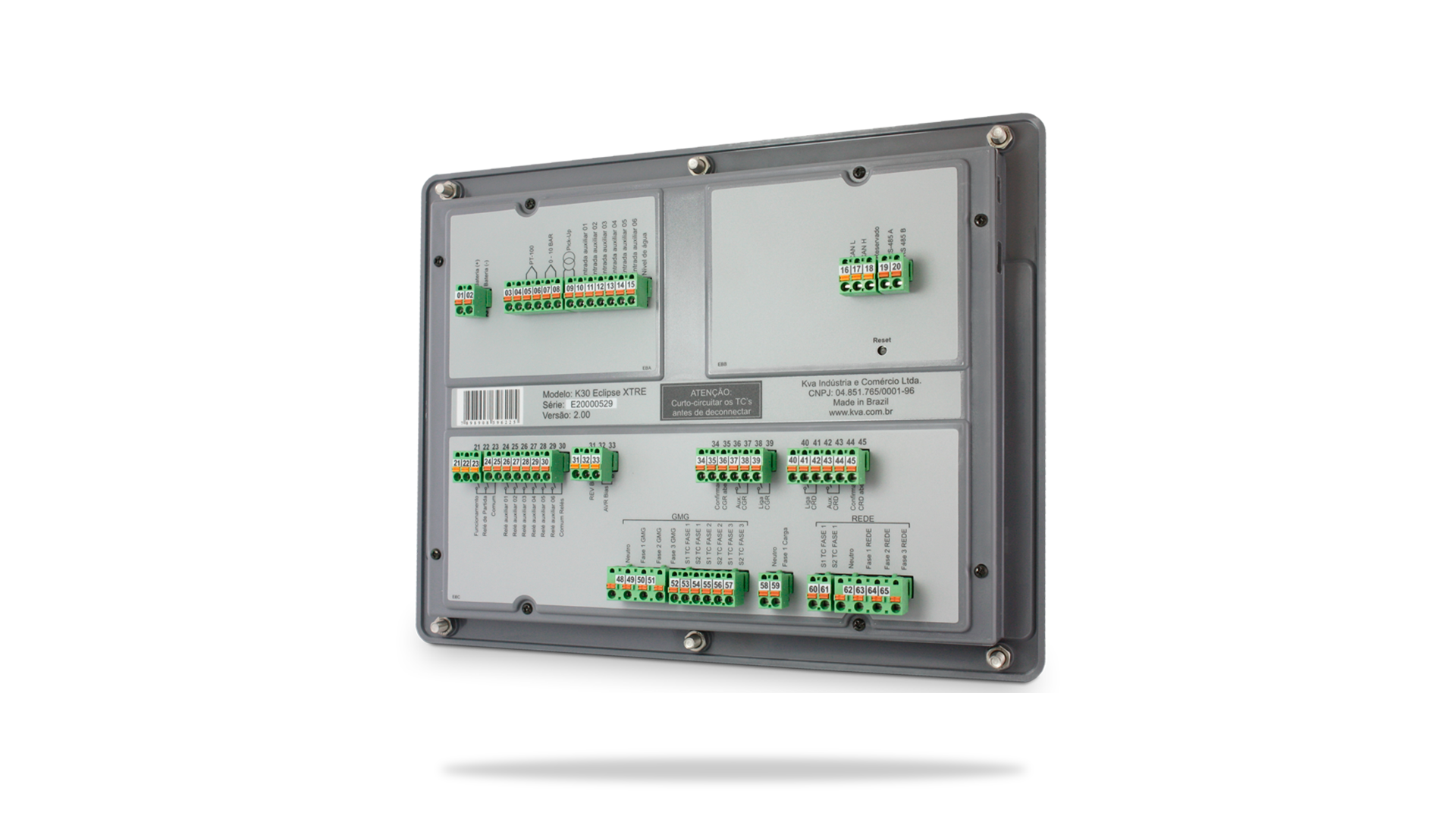

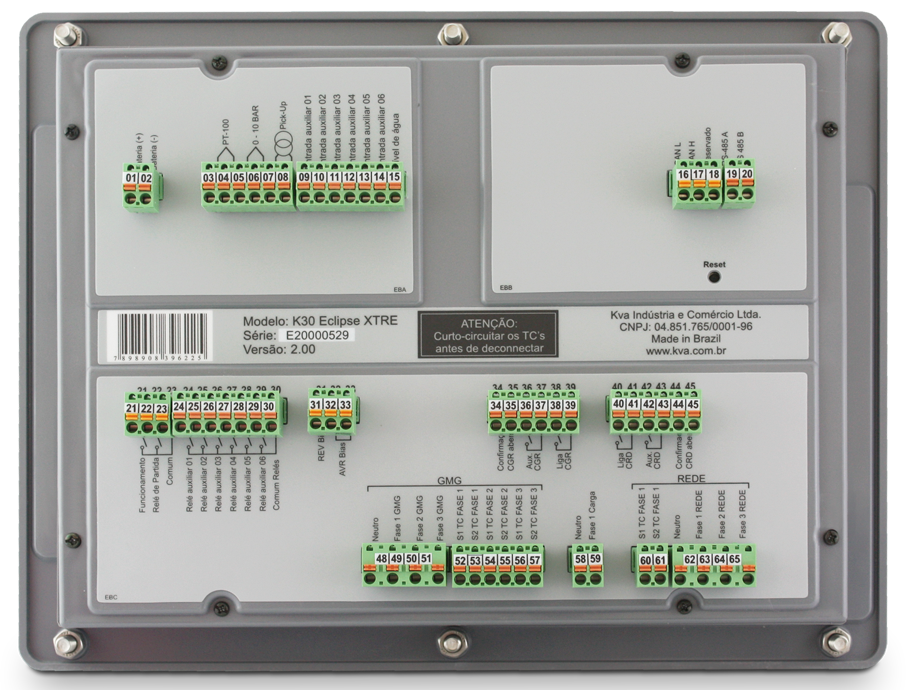

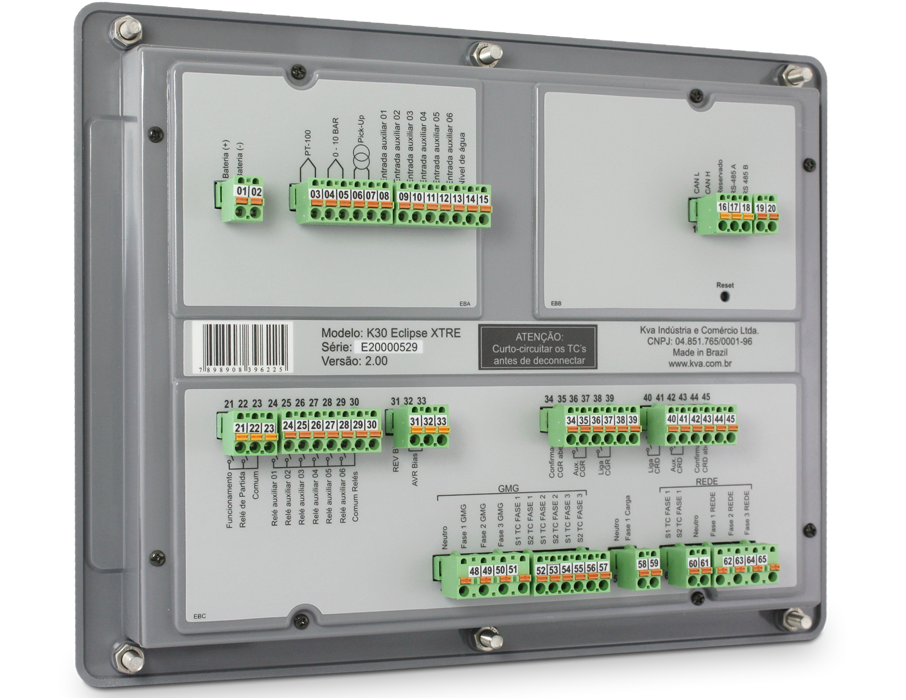

Entradas e saídas

Entradas analógicas
2
Entradas digitais
8 (6 configuráveis, isolação óptica)
Entrada de pick-up magnético
1
Entrada de nível de água
Eletrodo / Digital
Saídas digitais
12 (6 configuráveis)
Saída REV Bias
0 a 10 V (controle do regulador de velocidade)
Saída AVR Bias
−5 a +5 V (controle do regulador de tensão)

Comunicação

Portas
RS-232 · RS-485 · USB-B · CAN J1939
Protocolos
Modbus RTU · SAE J1939

Registros

Log de falhas e avisos
99 registros

Software e monitoramento

Software de configuração
K30 Series Beta
Monitoramento remoto
KvaNet

Proteções

Rede
Sub/sobretensão (27/59) · Deslocamento de fase (78) · Potência reversa (32) · Inversão de sequência de fase (47)
Gerador
Sub/sobretensão (27/59) · Sub/sobrefrequência (81) · Sobrecorrente temporizada (51) · Potência reversa (32) · Inversão de sequência de fase (47)
Motor
Sub/sobretemperatura · Baixa pressão do óleo · Baixo nível de água · Sobrevelocidade · Falha na partida

Especificações elétricas

Tensão de alimentação
9 a 32 Vcc
Consumo
2 A em 12 Vcc · 1 A em 24 Vcc
Tensão do gerador e da rede
170 a 480 Vca (fase-fase), trifásico
Frequência do alternador
40 a 70 Hz
Tensão de supervisão da bateria
12/24 Vcc
Relés dos contatores de carga
5 A @ 220 Vca
Relés de partida, parada e auxiliares
2 A
Corrente secundária dos TCs
5 A

Acuracidades

Medição de tensão CA (fase-neutro)
Melhor que 1 % @ 220 V, 24 °C
Medição de corrente
Melhor que 1 % @ 5 A, 24 °C
Medição de potências
Melhor que 2 %

Gerais

Temperatura de operação
0 a 55 °C
Dimensões
240 × 310 × 56 mm
Peso
1,1 kg

Garantia

15 MESES (GARANTIA LEGAL + ADICIONAL DE 12 MESES) contra quaisquer defeitos comprovados de fabricação ou imperfeição de material aplicado, a partir da data da venda mencionada na Nota Fiscal.
