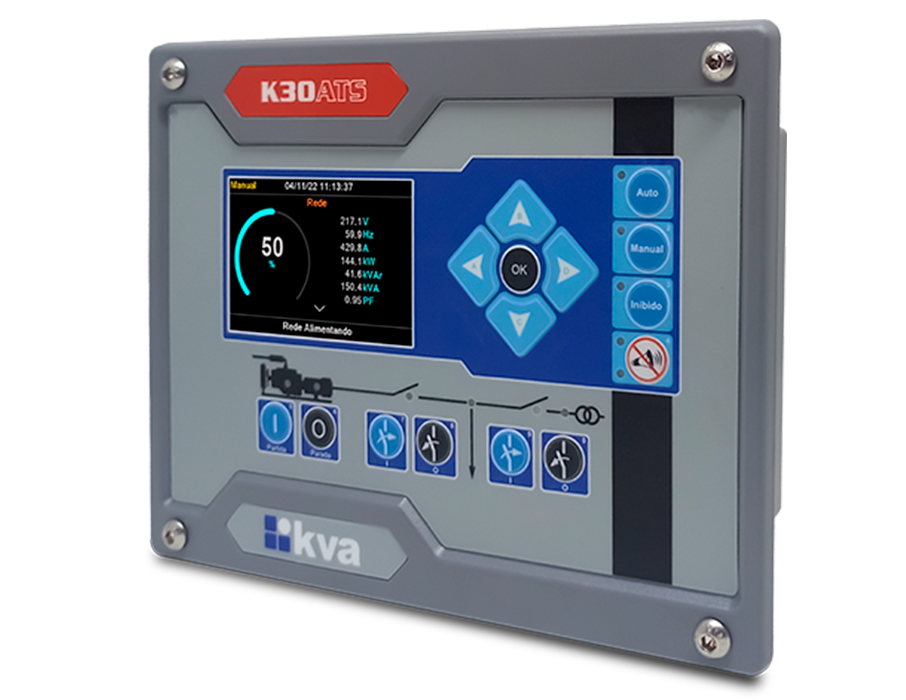

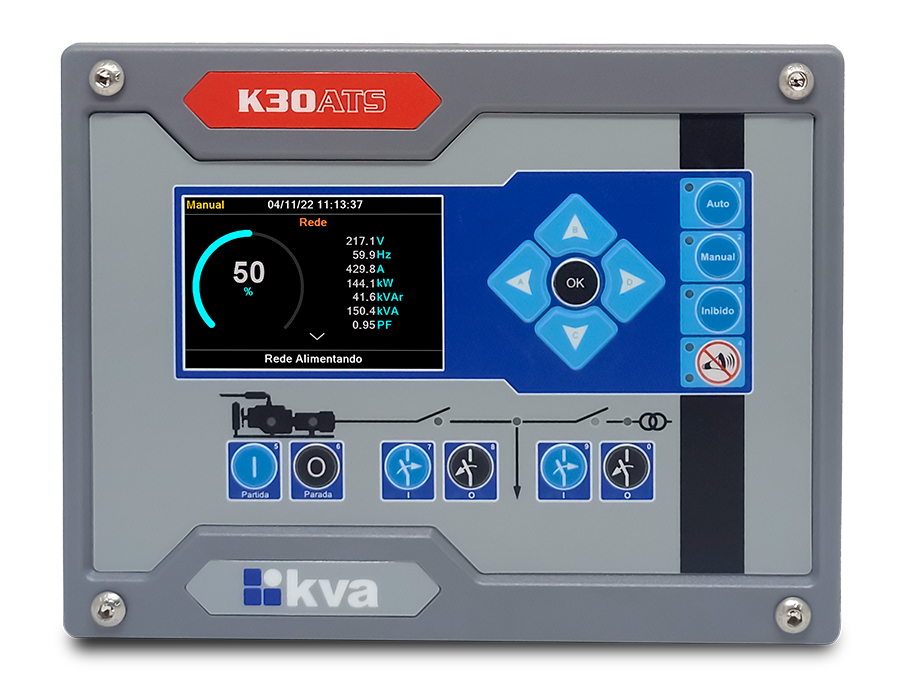

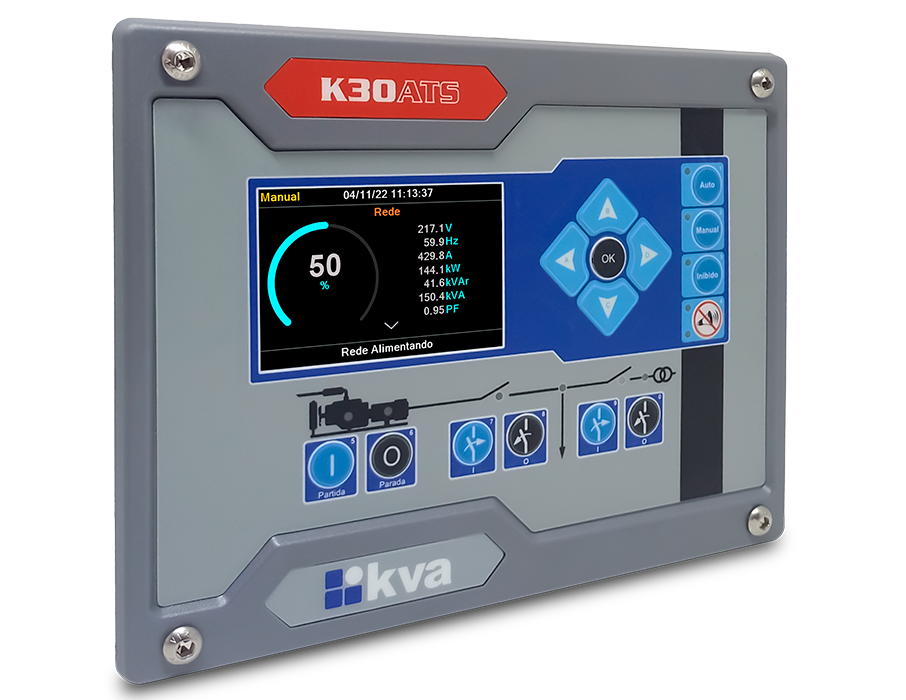

K30 ATS 2.00
O controlador K30ATS foi desenvolvido para proporcionar controle total da transferência de carga de um grupo gerador que opera em stand-by e/ou em horário de ponta, acionado por motor a diesel convencional em modo singelo, com transferência aberta.
Downloads
-
Manual de
operações -
Catálogo de
produtos -
Downloads
adicionais
Download adicionais
K30 Series Suite- Medição de tensão (gerador e rede)
- Medição de corrente (gerador e rede)
- Medição de potência ativa, reativa, aparente e fator de potência (gerador e rede)
- Medição de frequência (gerador e rede)
- Contador de energia ativa kWh do gerador
- Contador de horas de funcionamento (alimentação do grupo)
- Contador de partidas
- Display LCD colorido 3.5”

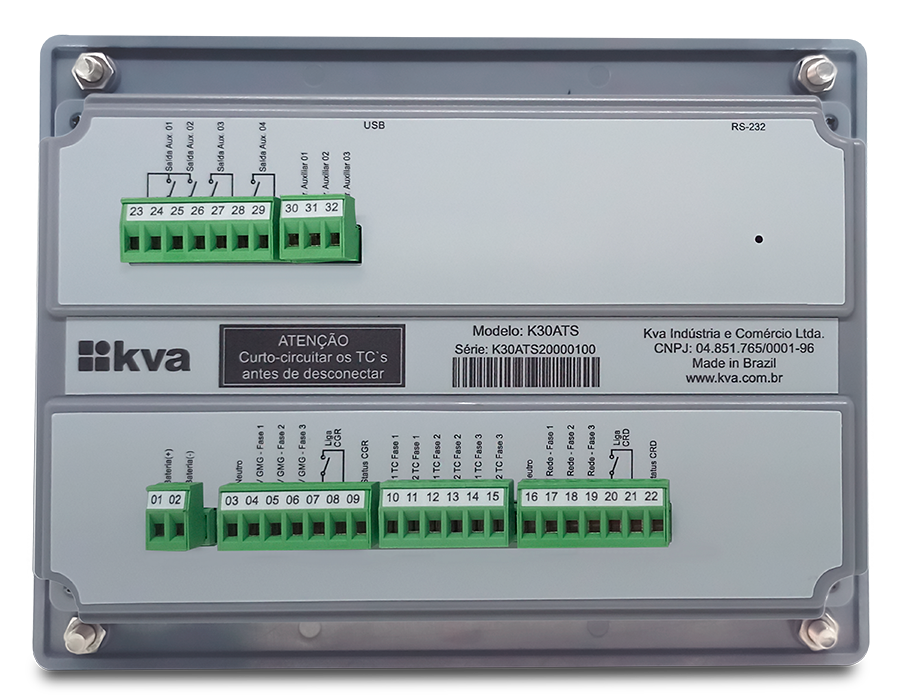

- 03 entradas digitais configuráveis (isolação óptica)
- 02 entradas digitais de status CGR e CRD
- 04 saídas configuráveis
- Acionamento de contator ou disjuntor de pulso
- Partida em horário de ponta programável
- Tempo e ação configurável para as proteções
- Configuração de acionamento da carga em até 3 estágios (degrau de carga)
- Partida periódica programável para exercício, com ou sem transferência de carga
- Horário de serviço programável
- Log de falhas e avisos (armazena até 100 registros)
- Calendário de feriados programável, que pode ser relacionado ao horário de ponta e/ou partida periódica
- Log de eventos configurável (armazena até 200 registros)

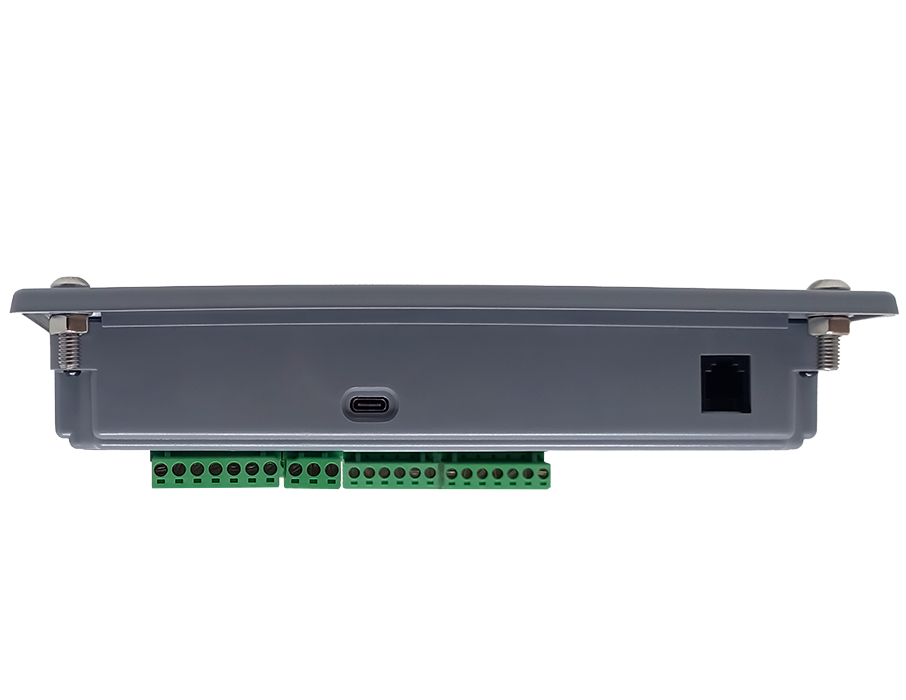

- Portas de comunicação USB-C e RS-232
- Protocolo de comunicação Modbus RTU
- Especificações:
- Tensão de alimentação:09 a 32 Vcc
- Corrente máxima de alimentação:2 A @ 12 Vcc - 1 A @ 24 Vcc
- Tensão máxima GMG e Rede (fase-fase):170 a 480 Vca trifásico (+10%)
- Frequência do alternador:40-70 Hz
- Tensão de supervisão da bateria:12 / 24 Vcc
- Relés dos contatores de carga:5 A @ 220 Vca
- Relés auxiliares:2 A
- Temperatura de operação:0 a 55°C
- Peso:600 g
- Acuracidades relevantes:
- Medição de tensão CA (fase-fase):Melhor que 1% @ 220 V @ 24°C
- Medição de corrente:Melhor que 1% @ 5 A @ 24°C
- Medição de potências:Melhor que 1% @ V & I
- Proteção da rede:
- Sub / Sobretensão (59/27)
- Inversão de sequência de fase (47)
- Proteção do gerador:
- Sub / Sobretensão (59/27)
- Sub / Sobrefrequência (87)
- Sobrecorrente temporizado (51)
15 MESES (GARANTIA LEGAL + ADICIONAL DE 12 MESES) contra quaisquer defeitos comprovados de fabricação ou imperfeição de material aplicado, a partir da data da venda mencionada na Nota Fiscal.
