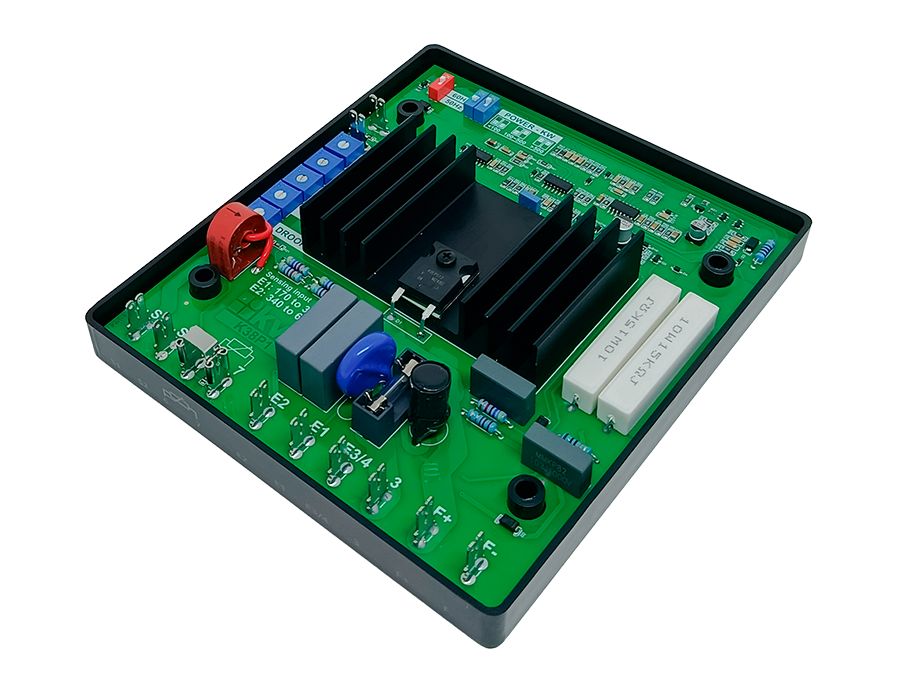

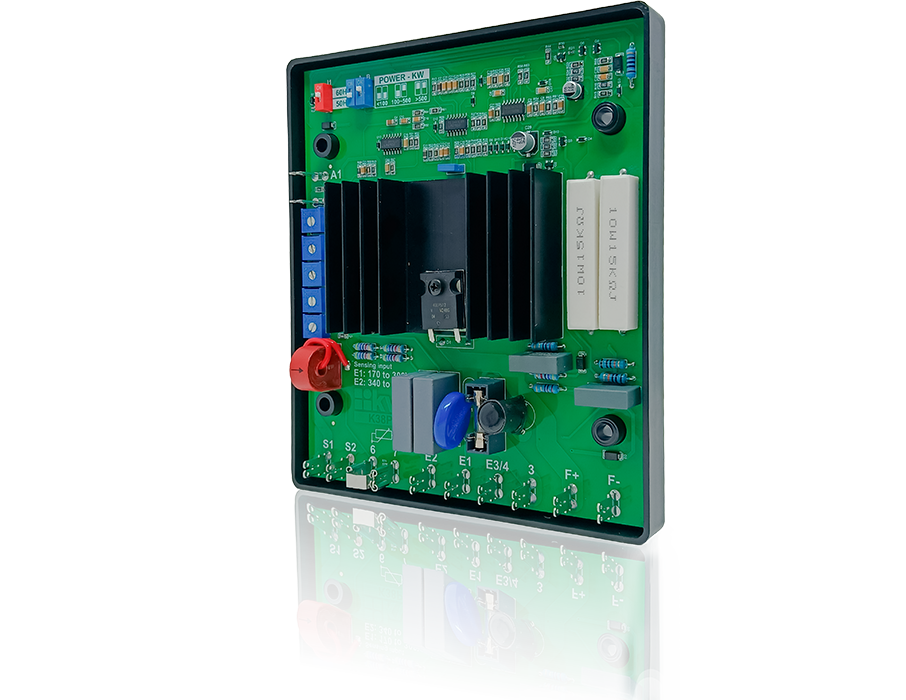

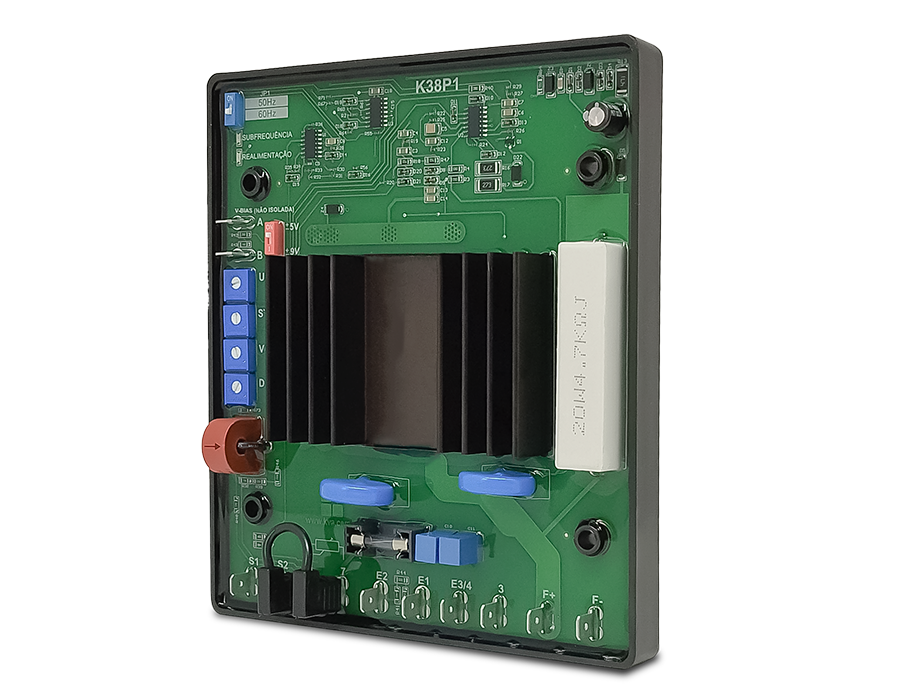

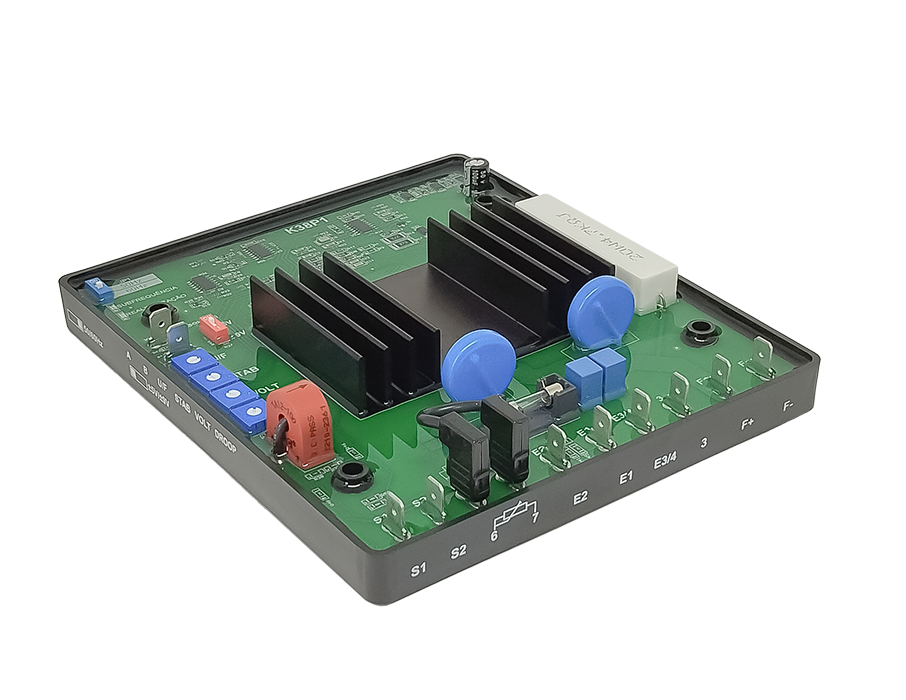

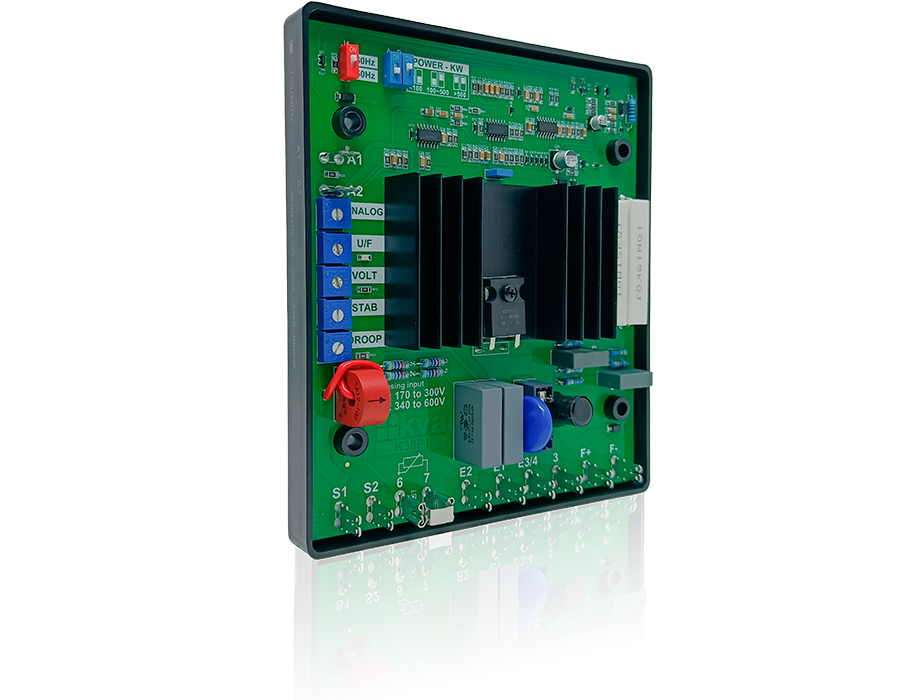

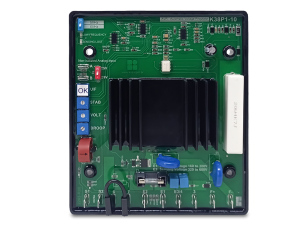

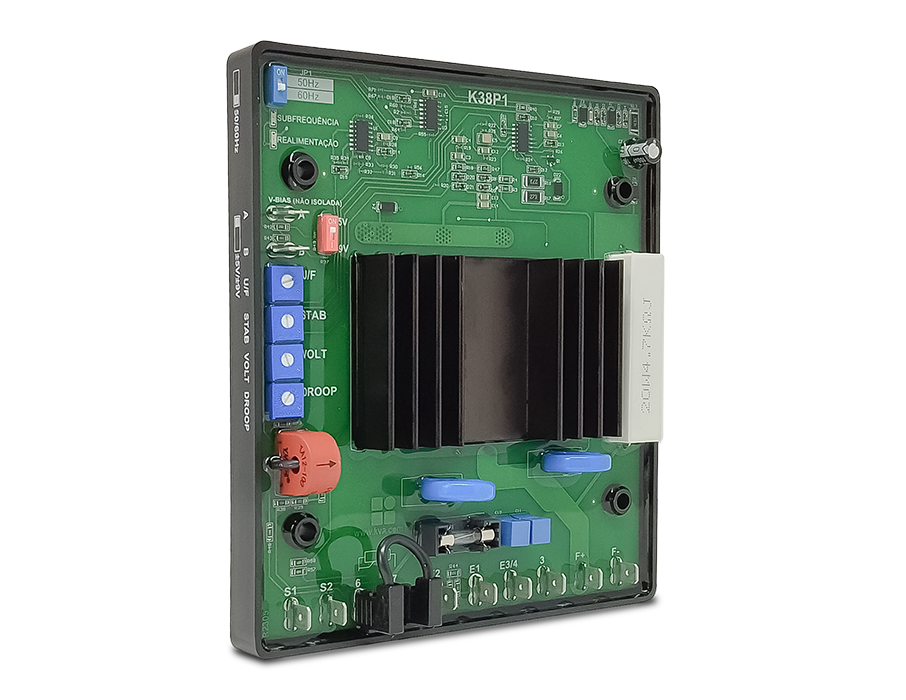

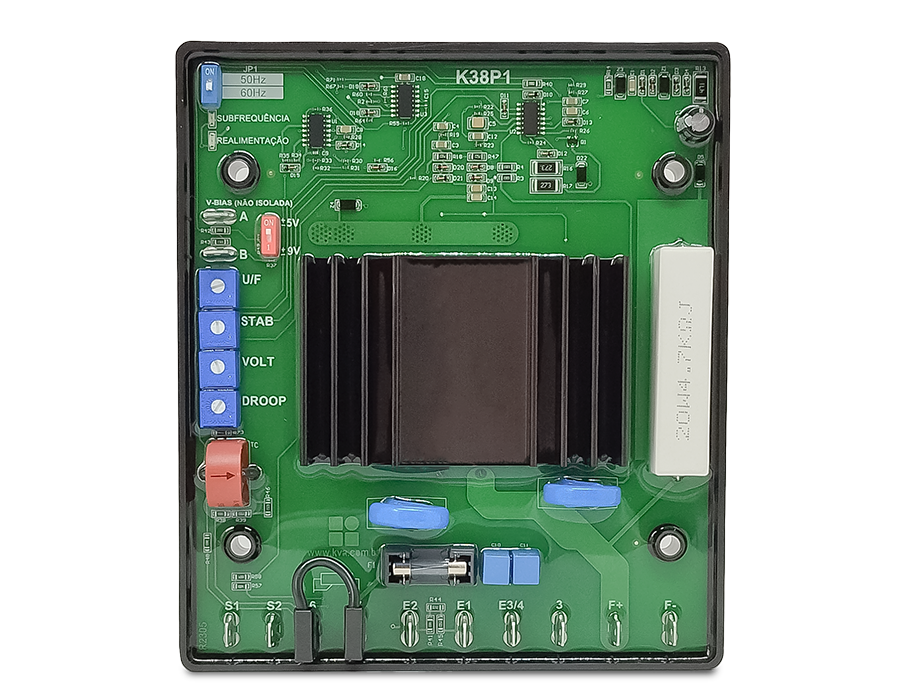

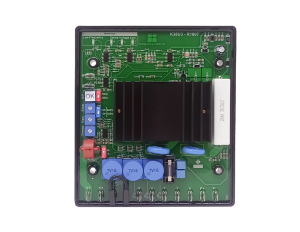

K38 P1
O regulador de tensão K38P1 foi desenvolvido para operar em geradores de energia brushless (sem escova), em operação singela ou em paralelo.
Downloads
-
Manual de
operações -
Catálogo de
produtos -
Downloads
adicionais
Download adicionais
- Realimentação Monofásica
- Ajuste de tensão, estabilidade e droop
- Nomenclatura dos terminais com padrão internacional
- Filtro contra interferências eletromagnéticas (EMI)
- Entrada para TC de compensação de reativos
- Entrada analógica para ajuste de tensão para paralelismo
- Entrada para potenciômetro para ajuste externo de tensão do gerador
- Proteção contra subfrequência (U/F) com LED de sinalização
- Proteção contra perda de realimentação com LED de sinalização
- Especificações:
- Alimentação:160 a 300 Vca, monofásico, 50 a 180 Hz
- Realimentação:160 a 300 Vca ou 320 a 600 Vca
- Frequência:50-60 Hz
- Corrente de saída:7 A (10 A por até 1 minuto)
- Regulação estática;<1% de vazio a 100% de carga (variação Hz <3%)
- Tensão de escovamento;>5 Vca
- Resistência do campo:6 a 30 Ohms
- Tensão de saída:65 a 120 Vcc
- Entrada analógica:-9 a 9 V
- Ajuste interno de tensão:160 a 300 Vca / 320 a 600 Vca
- Ajuste externo de tensão:10%
- Fusível:Cartucho 5x20 10 A
- Peso:415 g
- Condições ambientais:
- Temperatura de trabalho:-40 a 60°C
- Umidade relativa do ar:Máximo 95%
- Vibração:1,5 G @ 5~30 Hz - 5,0 G @ 30~500 Hz
